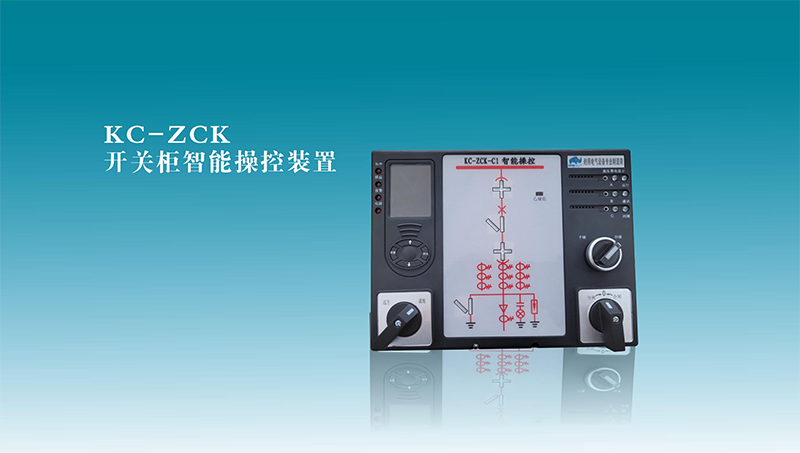

一、产品概述
KC-ZCK是一种全新概念的开关柜智能操控装置。此产品功能强大，适用于6-35KV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。
二、技术指标
工作温度:- 20~ +65℃
无线测温范围:-40℃~ + 125℃
工作湿度:≤95%RH
温度测量精度:±1℃
介质强度:≥AC200ov
响应时间:≤2s
绝缘性能:≥100MQ
人体接近感应时间:≤3秒
抗电磁干扰性能:符合IEC255-22的标准惇人体接近语音提示时间:0～29秒规定
开关量输入端子和LED数码显示关联关系:动态配置
工作电源:AC85~265V/DC110~220V
动态闪烁频率:两次/秒
通讯方式:RS485
湿度测量范围:0%~100%RH
通讯波特率: 1200b ps、2400 b p s、
温度测量范围:- 40°℃~ +125°℃
4800bps、9600bps可选
湿度测量精度:±2.0%RH
数据格式:8个数据位1个终止位无奇偶校验

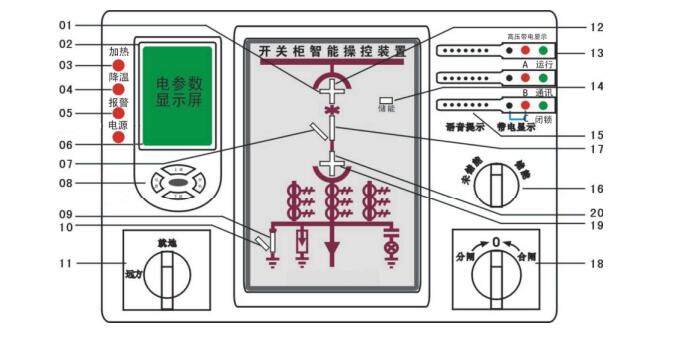

三、模拟显示部分
3.1断路器状态显示
断路器合闸并且分闸回路完好时，红色17模拟条发光;断路器分闸并且合闸回路完好时，绿色07模拟条发光;
3.2手车位置显示
无源触点输入，工作位置触点闭合时，红色12、20垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色1、19水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条12、20和1、19同时闪烁。手车移出开关柜时，红色12、20和绿色1、19发光条均不发光，表示手车已断电。
3.3接地开关位置显示
无源接点输入闭合，红色09垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色10水平模拟条发光，显示接地开关分闸。
3.4弹簧储能显示
无源触点闭合，红色14指示发光，显示断路器已储能。
3.5带电显示及闭锁功能
1、LED启辉电压(KV):额定相电压×0.15~0.65
2、闭锁启控电压(KV) ∶额定相电压×0.65
3、当三相同时不带电时，闭锁灯灭，启动电磁锁动作。
注:强制闭锁控制电源:交流或直流220V，可保证闭锁部分可靠工作;运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。
3.6自动加热除湿控制及温湿度数字显示功能
可带2路温湿度传感器，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热;当环境温度≥40C时，无条件停止加热，防止过热损伤。
3.7电源为交直流供电
AC85~265V/ DC110~220V
3.8人体感应探头
当有人站在柜前停留时，自动启动液晶背光。
3.9智能语音防误提示功能
1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示"请分接地开关"。
3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。
4、当柜体主回路送电时，柜前有人停留时，语音提示"本柜主回路已带电”。
3.10操作开关功能
装置面板上设有分闸/合闸转换开关（或按钮)、远方/就地转换开关、储能开关等操作开关，方便用户操作。
3.11无线测温功能
可以同时测量3~9点温度测试点，当测量温度大于设定告警值时，本装置输出告警信号。附图:无线测温安装说明
1)、无线测温单元结构
无线测温在线检测系统由开关柜智能操控装置、测温发射模块、测温采集接收模块（已组装在操控装置里)组成。
2)、装配
无线测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
3.12通讯功能
Rs485接口，通信波特率最高达9600bps，可用于读取装置数据和设置定值。

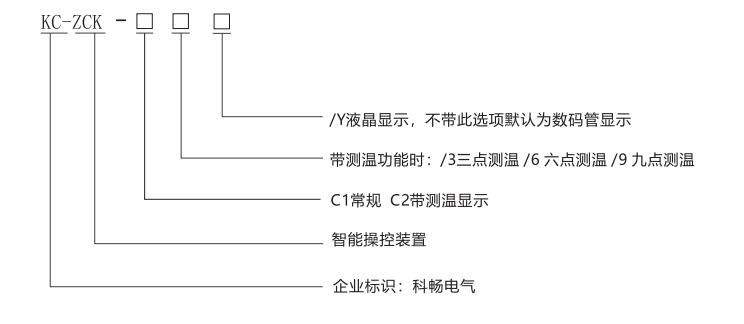

四、设备命名规范
